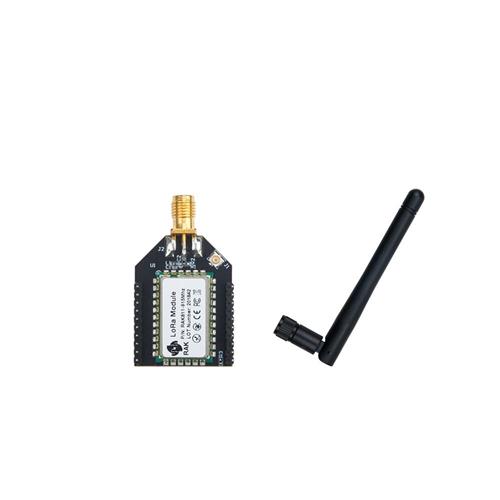

Placa RAK811 LoRa AU915 Interfaz SMA + iPEX WisDuo XBee

SKU: SKU03448
Producto no disponible
Avisarme cuando haya stock
Descripción del producto:

La placa RAK811 Breakout Board admite la antena de interfaz IPEX y la antena de interfaz SMA.
Se alimenta a través del Pin20 (LoRa_3.3V) y Pin11 (GND). Conecte Pin12 (BOOT0) a masa y conecte Pin18(RXD), Pin19(TXD) al equipo. A continuación, abra la herramienta de asistencia de Uart, envíe el comando AT para operar el módulo.

Cómo actualizar el firmware:

Primero debemos hacer que el módulo entre en modo de arranque. Deberíamos conectar Pin12 (BOOT0) con 3,3 V. A continuación, restablecer el módulo, Operar de acuerdo con los pasos:

1. Abre la herramienta Demonstrador de carga flash, establece los parámetros de puerto serie.
2. Haga clic en el botón "NEXT", llega la siguiente interfaz;
3. El botón de nuevo "Siguiente", elija STM32L1_Cat2-128K;
4. Elija "Descargar en dispositivo", configure la ruta al nuevo firmware y haga clic en el botón "NEXT".
5. Actualización.
6. Actualizar correctamente.
