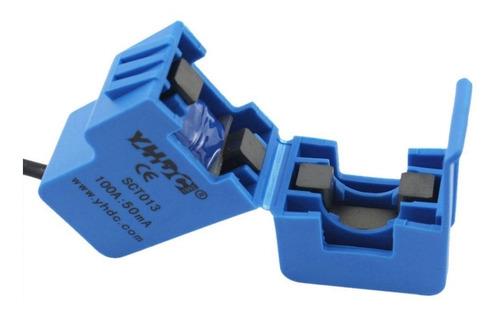

Sensor De Corriente 100a Sct013 Hall Arduino Pic Avr

SKU: SKU03186
Producto no disponible
Avisarme cuando haya stock
Descripción: Los transformadores de corriente (TC) son sensores que se utilizan para medir la corriente alterna. Son particularmente útiles para medir el consumo de electricidad de un edificio entero (o generación según sea el caso). El tipo de núcleo dividido, es particularmente adecuado para el uso en proyectos, ya que se puede enganchar directamente a cualquier cable de alta tensión o neutral sin tener que hacer ningún trabajo de alta tensión eléctrica. Especificaciones: - Sensor de corriente tipo pinza para medición no invasiva. Transformador de corriente con núcleo de ferrita - Medición de corriente AC - Rango de medición: 0 A a 100 A - Relación de transformación: 2000:1 (100 A : 50 mA) - Salida análoga en corriente. Requiere un circuito de conversión de corriente a voltaje (El más sencillo es una simple resistencia de carga). - Ejemplo: Variación de corriente a medir de 0 A a 12 A, salida del transformador variará de 0 mA a 6 mA, sobre una carga de 200 ¿ se produciría un voltaje de 0 V a 1.2 V - No linealidad: ±3% (En el rango 10 A a 120 A) - Resistencia del dieléctrico (Entre la carcasa y la salida): 1000 VAC / 1 min - Incorpora diodo TVS de protección contra transitorios, incluyendo la desconexión súbita cuando el transformador está energizado - Incluye cable de conexión de 1 m aprox. con conector de audio estéreo estándar de 3.5 mm (Plug) (La conexión central o anillo (Ring) no está conectada) - Diámetro interior de la pinza: 1.3 cm aprox. - Resistencia al fuego: UL94-V0 - Temperatura de operación: -25 ºC a +70 ºC
