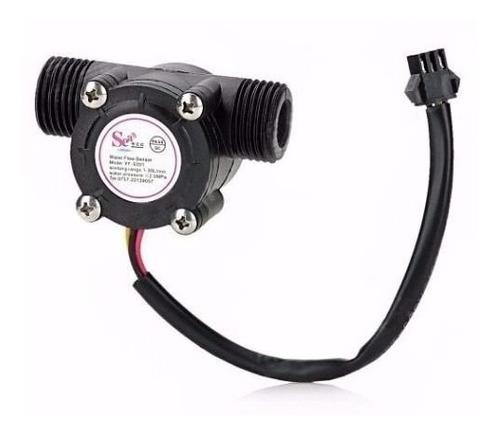

Sensor Medidor Caudal Caudalimetro Arduino Yf-s201 1/2 Agua

SKU: SKU00615

Producto no disponible

Avisarme cuando haya stock

Detalles
Ficha técnica

Detalles

YF-S201 Medidor de flujo de agua de efecto Hall / Sensor Este sensor se alinea con su línea de agua y contiene un sensor de molinete para medir la cantidad de líquido que se movió a través de él. Hay un sensor de efecto hall magnético integrado que emite un impulso eléctrico en cada revolución. El sensor de efecto hall está sellado de la tubería de agua y permite que el sensor se mantenga seguro y seco. El sensor viene con tres cables: rojo (alimentación de 5-24 V CC), negro (tierra) y amarillo (salida de pulso de efecto Hall). Al contar los pulsos de la salida del sensor, puede calcular fácilmente el flujo de agua. Cada pulso es aproximadamente 2.25 mililitros. Tenga en cuenta que este no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, la presión del fluido y la orientación del sensor. Necesitará una calibración cuidadosa si se requiere una precisión superior al 10%. Sin embargo, ¡es ideal para tareas básicas de medición! caracteristicas: Modelo: YF-S201 Tipo de sensor: efecto Hall Voltaje de trabajo: 5 a 18 V CC (mínimo voltaje de trabajo probado 4.5V) Consumo máximo de corriente: 15 mA a 5 V Tipo de salida: 5V TTL Velocidad de flujo de trabajo: 1 a 30 litros / minuto Rango de temperatura de trabajo: -25 a + 80 ¿ Rango de humedad de trabajo: 35% -80% HR Precisión: ± 10% Presión máxima de agua: 2.0 MPa Ciclo de trabajo de salida: 50% + -10% Tiempo de subida de la salida: 0.04us Tiempo de caída del producto: 0.18us Características del pulso de velocidad de flujo: Frecuencia (Hz) = 7.5 * Caudal (L / min) Pulsos por litro: 450 Durabilidad: mínimo 300,000 ciclos Longitud del cable: 15cm Conexiones nominales de tubería de 1/2 ", diámetro externo de 0.78", 1/2 "de rosca Tamaño: 2.5 "x 1.4" x 1.4 "
