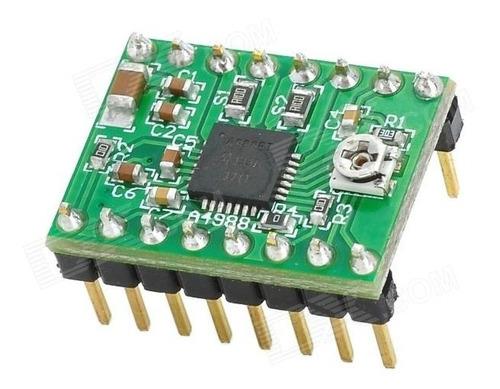

Modulo A4988 Driver Pololu Cnc 3d Ramps Arduino C/disipador

SKU: SKU02111
En Stock!
Precio online:
$ 2.249,10
Ver cuotas y medios de pago

Formas de envío

Retiro GRATIS por Sucursal
Envío a todo el país
Este producto incorpora el chip de Allegro A4988 de en una placa de fácil conexión y utilización. Es usado como controlador de motores paso a paso de hasta 2 A de corriente por bobina (ver consideraciones de disipación de calor en el datasheet). Características Cinco resoluciones diferentes: paso completo, medio paso, un cuarto de paso, un octavo de paso, y un dieciseisavo de paso. Control de corriente ajustable que permite ajustar la salida de corriente máxima con un potenciómetro, que le permite utilizar tensiones superiores a la tensión nominal del motor paso a paso para lograr mayores tasas de paso. Protección por sobrecalentamiento térmico, cierre por baja tensión, y protección por sobrepico de corriente. Alimentación El controlador requiere una tensión de alimentación lógica (3-5,5 V) que se conecta a través de los pines VDD y GND y una tensión de alimentación del motor (8-35 V) para ser conectada a través de VMOT y GND. Estos suministros deben tener condensadores de desacoplamiento adecuados cerca a la placa, y que deben ser capaces de entregar las corrientes esperadas (picos de hasta 4 A para el suministro del motor). Advertencia: Esta placa utiliza condensadores cerámicos de baja ESR, lo que puede causar su destrucción con picos de voltaje, especialmente cuando se utiliza cables de poder muy largos. Bajo las condiciones adecuadas, estos picos pueden exceder el voltaje nominal máximo de 35 V para el A4988 y causar daños permanentes en la placa, incluso cuando la tensión de alimentación del motor es baja como 12 V. Una forma de proteger la placa de estos picos es poner un condensador grande electrolítico (por lo menos 47 mF) entre los pines de alimentación del motor (VMOT) y tierra en algún lugar cerca de la placa.
