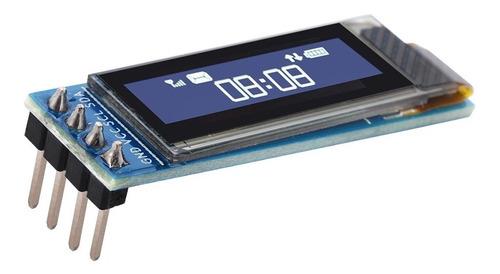

Display Oled 128x32 0.91 I2c Ssd1306 Arduino Pic Pi

SKU: SKU03024
En Stock!
Precio online:
$ 6.749,10
Ver cuotas y medios de pago

Formas de envío

Retiro GRATIS por Sucursal
Envío a todo el país
Módulo OLED de pequeño tamaño, pero muy legible debido al alto contraste de una pantalla OLED. Esta pantalla está compuesta por 128x32 píxeles OLED blancos individuales, cada uno de ellos se enciende o apaga mediante el chip del controlador. Debido a que la pantalla hace su propia luz, no se requiere luz de fondo. Esto reduce la potencia requerida para ejecutar el OLED y es por eso que la pantalla tiene un alto contraste. El chip del controlador es SSD1306, se comunica solo a través de I2C. Se requieren 3 pines para comunicarse con el chip en la pantalla OLED, dos de los cuales son pines de datos / reloj I2C. Esta placa / chip usa la dirección I2C de 7 bits 0x3C. El OLED y el controlador requieren una fuente de alimentación de 3,3 V y niveles lógicos de 3,3 V para la comunicación. Los requisitos de alimentación dependen un poco de la cantidad de pantalla que se enciende, pero en promedio la pantalla usa aproximadamente 20 mA del suministro de 3,3 V. Puede descargar la biblioteca de Arduino y proporcionamos un código de ejemplo. El código de ejemplo puede imprimir texto, mapas de bits, píxeles, rectángulos, círculos y líneas. Utiliza 512 bytes de RAM, ya que necesita almacenar toda la pantalla, ¡pero es muy rápido! El código es simple de adaptar a cualquier otro microcontrolador. Dimensiones: 12.0 mm x 39 mm (0.47 "x 1.5") Área de visualización: 7 mm x 25 mm Espesor: 4 mm Detalles de la pantalla: Tamaño de la pantalla diagonal: 0.91 " Cantidad de píxeles: 128 × 32 Interfaz: I2C Unidad de disco: SSD1306 Profundidad del color: Monocromo (blanco) Paso de píxel (mm): 0.175 × 0.175 Tamaño del píxel (mm): 0.159 × 0.159 Brillo (cd / m2): 150 (Typ) @ 7.25V
