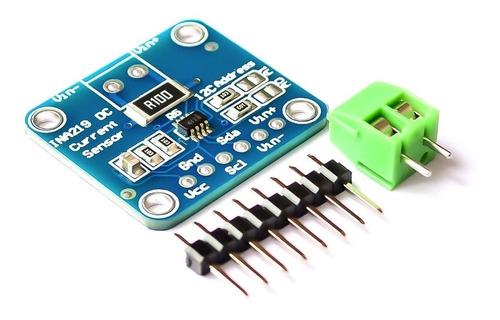

Sensor De Energia Corriente Ina219 26v 3.2a Arduino

SKU: SKU03288
En Stock!
Precio online:
$ 5.579,10
Ver cuotas y medios de pago

Formas de envío

Retiro GRATIS por Sucursal
Envío a todo el país
Este chip puede manejar del lado alto de medición de corriente, hasta +26VDC, a pesar de que se alimenta con 3 o 5 VDC. También puede reportar el lado de bajo voltaje, lo que es ideal para el seguimiento de la vida de una batería o de paneles solares. Un amplificador de precisión mide el voltaje a través de la resistencia de sensado de 0,1 ohmios a 1%. Dado que la diferencia máxima de entrada del amplificador es de ± 320 mV, esto significa que puede medir hasta ± 3,2 amperios. Con el ADC interno de 12 bits, la resolución del rango de ±3,2 A es 0.8mA. Con la ganancia interna establecida en el mínimo de DIV8, la corriente máxima es de 400 mA ± y la resolución es de 0,1 mA. Hackers avanzados pueden quitar la resistencia para sensado de corriente de 0.1 y reemplazarlo por su cuenta para cambiar el rango (digamos 0.01 ohmios a medir hasta 32 amperios con una resolución de 8 mA) Se incluye regleta de 6 pines (para que pueda conectar fácilmente este sensor a un protoboard), así como una terminal de conexión de 3,5 mm para que pueda conectar fácilmente y conectar la carga. El uso es simple. Alimente el sensor con 3 a 5 VCC y conecte los dos pines I2C a su microcontrolador. A continuación, conecte su fuente de alimentación de destino para VIN + y la carga a tierra para VIN-. Le sugerimos la libreria desarrollada por Adafruit para conectar este sensor a Arduino, que la encontrará en los links más abajo. Características Utiliza el chip INA219B Resistencia de sensado de corriente de 0.1 ohm 1% 2W Hasta 26 V max de voltaje en el lado de sensado Hasta ± 3.2 A max de corriente, con una resolución de ± 0.8mA (Cambiar la resistencia para ampliar rango) Esta tarjeta utiliza direcciones I2C de 7 bits 0x40, 0x41, 0x44, 0x45, seleccionable mediante puentes soldables (A0 y A1).
