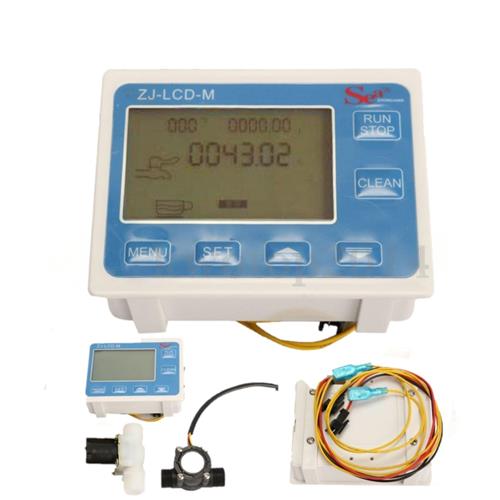

Medidor digital LCD+Sensor de flujo + Valvula solenoide 1/2

SKU: SKU02440
Producto no disponible
Avisarme cuando haya stock
1. Rango de voltaje de trabajo de ZJ-LCD-M: Max DC24V +- 8V / 1A
2. Voltaje de funcionamiento de la válvula magnética: DC12V / 0.3A-0.5A
3. Rango de cantidad de medición: 0.1-9999 Litter
4. Voltaje de la sonda de temperatura NTC: DC5V
5. Puede configurar lo que desee: 1-9999L, detener el flujo con la válvula cerrada.
6. Tamaño de la pantalla LCD: L 103 x W 78 mm
7. Voltaje de funcionamiento del sensor de flujo 4.5 - 18V

Datos técnicos del sensor de flujo YF-S201
(1) Velocidad de flujo: 1 - 30 L / min
(2) Pulso de flujo: F = 5.0 * Q +- 5 %, Q = L / min
(3) Voltaje de funcionamiento: DC4.5V - 15V
(4) Corriente de trabajo: 15 mA
(5) Presión de sufrimiento: Max 1.2Mpa
(6) Temperatura de trabajo: -20 °C - + 80 °C,
(7) Resistencia de aislamiento mínima: 100 M Ohm
(8) Ciclo de trabajo de pulso de salida: 50 % + / - 10 %
(9) Voltaje de pulso de salida máximo: DC4.7V (voltaje de entrada DC 5V)
(10) Voltaje de pulso de salida mínimo: DC0.5V (voltaje de entrada DC5V)
(11) Sensor: sensor de efecto Hall, salida digital. y sensor de temperatura

(12) conexión de cables:
Terminal 1 (rojo): Vdd " + "
Terminal 2 (negro) Vout " - "
Terminal 3 (amarillo): salida individual


Válvula solenoide: entrada normalmente cerrada, 12V, rosca 1/2 "
Sensor de temperatura: NTC 50K (enchufe de conexión: parte trasera de la placa PCB en la pantalla)
TABLA DE TEMPERATURA VS RESISTENCIA
Resistencia 50k ohmios a 25 grados. C
Valor B 3950K a 25/50 grados. C
Temperatura. Rango: -40 - 150 °C

Incluye la fuente.
